原理

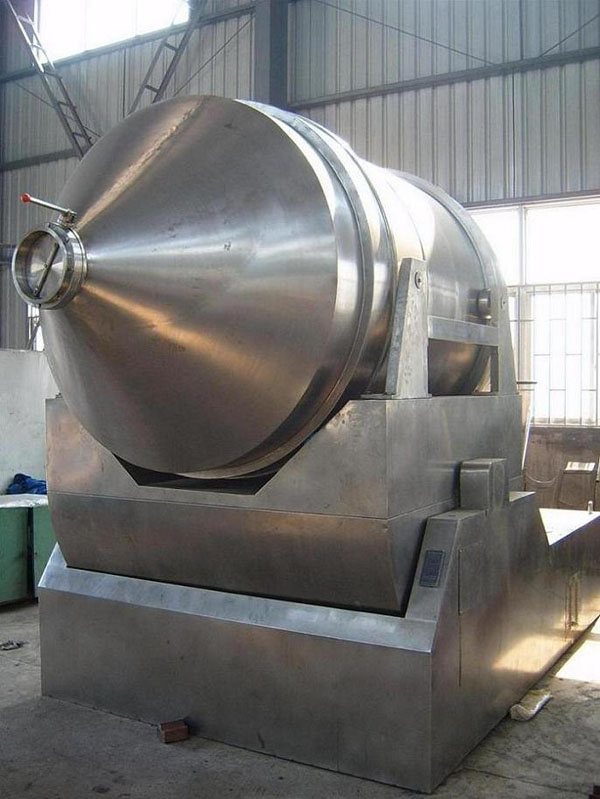

二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動；擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構裝在機架上，擺動架由軸承組件支撐在機架上。
特 點
EYH二維混料機的轉筒可同時進行二個方向運動，一個為轉筒的轉動，另一個為轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。EYH二維混料機廣泛用于粉、粒狀物料的混和。
技術參數
| 型號 |
料筒容積(L) |
裝料容積(L) |
最大裝料量(k/g ) |
搖動、轉動次數 r/min |
電機總功率 (kw) |

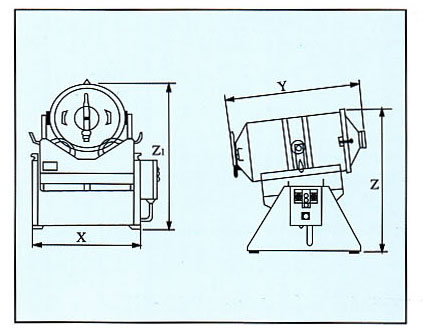

外形尺寸 X*Y*Z*Z(mm) |
總重量 (kg) |
料筒重量 (kg) |
| EYH-10 |
10 |
5 |
2.5 |
85 |
0.021 |
310*400*450*395 |
15 |
4 |
| EYH-30 |
30 |
15 |
7.5 |
61 |
0.19 |
540*580*900*700 |
60 |
8.5 |
| EYH-60 |
60 |
30 |
15 |
50 |
0.4 |
700*730*1100*990 |
115 |
15 |
| EYH-150 |
150 |
75 |
37.5 |
37 |
1.15 |
800*1050*1450*1340 |
190 |
50 |
| EYH-300 |
300 |
150 |
75 |
30 |
1.15 |
900*1350*1550*1400 |
340 |
60 |
| EYH-600 |
600 |
300 |
150 |
23.6 |
3 |
1170*1640*2050*1910 |
1150 |
140 |
| EYH-800 |
800 |
400 |
200 |
19.8 |
3 |
1320*1950*2150*2000 |
1600 |
200 |
| EYH-1000 |
1000 |
500 |
250 |
19.8 |
3 |
1360*2040*2300*2170 |
1700 |
240 |
| EYH-1500 |
1500 |
750 |
375 |
16.2 |
4.4 |
1580*2400*2550*2330 |
2000 |
320 |
| EYH-2000 |
2000 |
1000 |
500 |
16.2 |
7.4 |
1740*2600*2770*2550 |
2600 |
430 |
| EYH-3000 |
3000 |
1500 |
750 |
13.8 |
11 |
1800*2900*2950*2800 |
3500 |
620 |
| EYH-4000 |
4000 |
2000 |
1000 |
12.8 |
13 |
1970*3300*3300*2950 |
4100 |
700 |
| EYH-6000 |
6000 |
3000 |
1500 |
11.2 |
18.5 |
2300*2900*3800*3100 |
6100 |
1100 |
| EYH-8000 |
8000 |
4000 |
2000 |
10.4 |
22 |
2540*4100*4050*3650 |
7900 |
1450 |
| EYH-10000 |
10000 |
5000 |
2500 |
9 |
30 |
2900*4500*4400*4020 |
9500 |
1650 |
|
