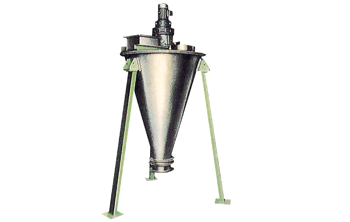

| 混合系列 >> DSH系列錐形雙螺旋混合機 >> DSH系列錐形雙螺旋混合機
|
 |
|
概述
由螺旋的公、自轉使物料在錐體內產生符合運動，主要產生四種運動形式：
（1）螺旋沿壁公轉，使物料沿錐壁作圓周運動。
（2）螺旋自轉使物料自錐底沿螺旋而上升。
（3）螺旋的公、自轉復合運動使一部分物料被吸收到螺旋圓柱面內，同時受螺旋自轉的離心力作用螺旋圓柱面內的一部分物料向錐體徑向排放。
（4）上升的物料受自身重力作用下降，四種運動在混合機內產生對流、剪切、擴散，從而達到快速均布混合的目的。
特點
該機型按用戶要求可做單螺旋、雙螺旋、三螺旋。
可加裝飛刀、噴霧化裝配、滿足特殊工藝要求。
出料閥有手動、氣動兩種方式。
特殊物料可加大電機功率（加重型）。
應用范圍
應用于化工、醫藥、農藥、染料、石油、冶金、建材等物料與粉體（固—液），粉體與液體（固液）混合、反應、干燥、冷卻。
工作原理
DSH 型雙螺旋錐形混合機工作原理是：
1 、雙螺旋的快速自轉將物料向上提升形成兩股非對稱的沿筒壁和中間白下向上的螺柱物料流 ( 圖二 A) ； 2 、轉臂帶動螺桿的公轉運動使螺旋外的物料不同程度地進入蝶柱包絡體內，一部分物料被鉛位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料的不斷擴散 ( 圖二 B) ； 3 、被提升到上部的兩股非對稱物料再向中凹穴匯合，兩股物料流匯合成一股向下一廠流動，補充了底部物料的空穴，形成非對稱循環 ( 圖二 C) ，由于上述的復合運動，使物料在較短時間內獲得了均勻的高精度的混合。 |

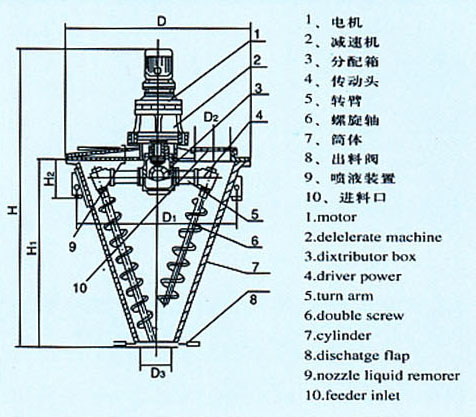

結構示意圖
DSH 型混合機工作由頂端的電動機帶動雙級雙出軸擺線針輪行星減速器，輸出公轉自轉兩種速度，經傳動分配路、齒輪傳動，兩根螺旋軌作行星式的運轉。
兩根非對稱的螺旋軸自轉，并同時沿簡體壁作行星式的運動，短螺旋靠近小心部位運動，改善了中心部位的混合，從而達到快速均勻的混合效果。
本機傳動件采用多道。多功能密封結構，能有效地防止粉塵進入軸承和潤滑脂滲出污染物料。
技術參數
|
型 號 |
DSH-0.05 |
DSH-0.2 |
DSH-0.5 |
DSH-1 |
DSH-2 |
DSH-4 |
DSH-5 |
DSH-6 |
DSH-8 |
DSH-10 |
|
生產能力 kg/time |
|
95 |
190 |
380 |
720 |
1400 |
2400 |
2880 |
3840 |
4800 |
|
全容積 m3 |
0.05 |
0.2 |
0.5 |
1 |
2 |
4 |
5 |
6 |
8 |
10 |
|
裝載系數 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
3000 |
0.6 |
0.6 |
0.6 |
|
疏松密度
|
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
~0.8 |
|
物料粒度 (目) |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
|
電機功率 kw |
1.5 |
2.2 |
3 |
4 |
5.5 |
11 |
15 |
18.5 |
18.5 |
22 |
|
混合時間 min |
6-10 |
6-10 |
6-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
|
外形尺寸 mm |
Ø10*
1450 |
Ø890*
1850 |
Ø1160*
2250 |
Ø1450*
2700 |
Ø1850*
3450 |
Ø2260*
4210 |
Ø2578*
4566 |
Ø 2710*
4782 |
Ø 2950*
5392 |
Ø 3168*
5735 |
|
重量 kg |
200 |
600 |
800 |
1200 |
1800 |
2500 |
3400 |
3550 |
3700 |
3950 | 上述的產品可以在A3鋼或?qū)bestomer的要求的不銹鋼acc中被做
|
|
|
|
|
|
| |
|
| | |
